Устройство пневмогайковерта



В этой статье мы рассмотрим устройство и принцип работы пневмогайковерта.

СХЕМА УСТРОЙСТВА ПНЕВМОГАЙКОВЕРТА

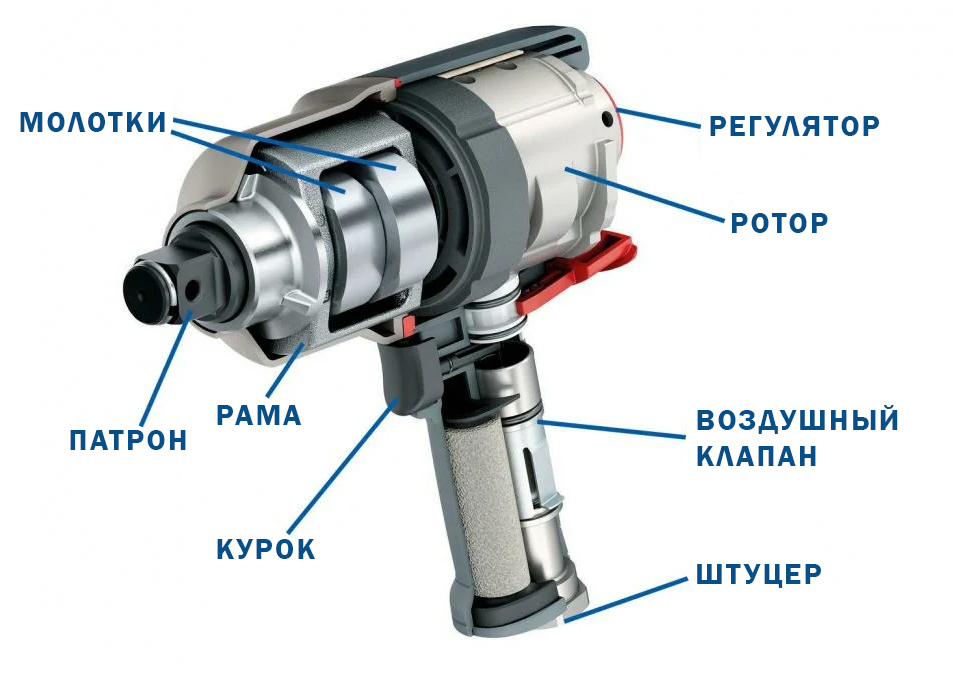

В разрезе пневмогайковерт выглядит так:




Конструкция достаточно простая. Но чтобы лучше понять устройство инструмента, давайте разберемся, как он работает.

ПРИНЦИП РАБОТЫ ПНЕВМОГАЙКОВЕРТА

  1. Гайковерт подключается к воздушному компрессору. Для этого используется шланг, который подсоединяется к штуцеру. Но воздух пока что подается в инструмент, так как воздушный клапан перекрывает ему путь.
  2. Когда вы нажимаете на курок, вы открываете воздушный клапан. Благодаря этому сжатый воздух попадает в инструмент, направляясь к ротору по воздушному каналу.
  3. Если у вашего гайковерта есть реверс, то воздушных канала будет два. С помощью регулятора вы выбираете, по какому каналу пойдет воздух. Благодаря этому патрон будет вращаться по часовой стрелке или против часовой стрелки. То есть инструмент может и откручивать, и закручивать крепеж.
  4. Воздух бьет по лопастям ротора, что заставляет его вращаться.
  5. От ротора энергия вращения передается на раму.
  6. Два молотка внутри рамы также начинают вращаться.
  7. Когда молотки раскручиваются, они захватывают металлический цилиндр, на конце которого находится патрон.
  8. В итоге насадка на патроне начинается вращаться. За счет этого она закручивает или откручивает крепеж.
  9. Если вы используете ударный молоток, то при работе с тугим крепежом он меняет принцип работы.
  10.  Металлический цилиндр с патроном на конце перестает вращаться.
  11. Во время обычной работы два молотка удерживаются с помощью двух металлических стержней снизу и сверху. Эти стержни входят в специальные выемки на молотках. Нижняя выемка полностью совпадает по размеру со стержнем, верхняя немного больше стержня. Поэтому если патрон заклинил, молотки продолжают вращаться, просто смещаясь в сторону.
  12. При каждом повороте молотки ударяют по металлическому цилиндру с патроном на конце. Создаваемая вибрация передается на крепеж. Из-за этого болт или гайка расшатывается.
  13. Когда крепеж ослабнет достаточно, патрон сможет провернуться. После этого молотки захватят металлический стержень и продолжат вращаться вместе с ним.
