Вибростол своими руками

Вибростол используется для повышения плотности и равномерного распределения бетонной смеси в форме. Такое оборудование стоит недешево. Но для домашнего производства плитки или бетонных блоков нет смысла покупать сложные и дорогостоящие конструкции.

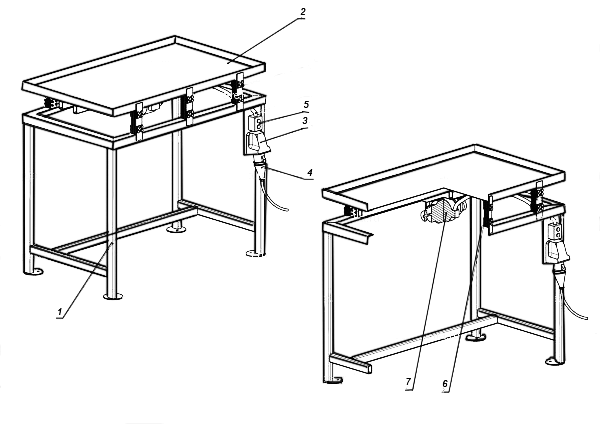

Схема вибростола для изготовления тротуарной плитки и блоков

1 - опора стола, 2 - столешница, 3 - разъём электропитания, 4 - вилка электропитания, 5 - включатель вибраторов, 6 - амортизаторы, 7 - вибратор электромеханический

Как сделать вибростол для тротуарной плитки своими руками?

Размер оборудования зависит от формы изделий и объема работ. Оптимальные габариты столешницы для самостоятельного изготовления небольших партий тротуарной плитки — 700х700 мм. При изготовлении своими руками вибростола для блоков увеличьте длину столешницы до 2000 мм.

Здесь Вы можете ознакомиться с каталогом вибростолов для тротуарной плитки, реализуемых ООО ГК "ТехМаш".

Необходимые материалы представлены в таблице

Внимание: все размеры, указанные в статье, носят справочный характер и могут варьироваться в зависимости от мощности вибратора и габаритов стола.

Порядок работы

Для работы потребуются:
• сварочный аппарат с мощностью, позволяющей сваривать металл толщиной 4 мм;
• электроды Ø 3 мм (для полуавтоматов — сварочная проволока Ø 0,8)
• болгарка;
• дрель;
• болты и гайки;
• рулетка.

Сборка основания

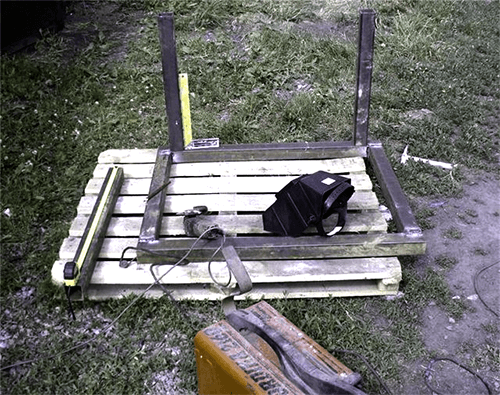

Работа начинается со сварки каркаса. Он изготавливается из металлического швеллера или уголка. Чтобы конструкция получилась достаточно жесткой и прочной, используйте уголки толщиной 1,5 мм и размером полки от 30 мм.

К каркасу привариваются четыре ножки, выполненные из трубы любого профиля (размеры квадратного сечения — 44х44х1,5 мм; диаметр круглого сечения — 2", толщина — 1.5 мм).

Высота вибростола для изготовления тротуарной плитки подбирается индивидуально, в зависимости от предпочтений работающего. Для человека среднего роста (175 см) рекомендованная высота столешницы — 90 мм.

При необходимости высота стола может быть уменьшена до 60 мм. Это облегчает заливку бетона и снятие форм. Но следите, чтобы двигатель не касался пола.
Ножки должны быть одинакового размера, иначе крышка стола наклоняется и раствор при вибрации вытекает.

Для повышения прочности между ножек желательно приварить перекладины или распорки. Для них достаточно уголка с размерами 20х20х1,5 мм.

Важно: для устойчивости вибростола под ножки необходимо наварить «подошвы» — стальные пластины размером 55х55х1,5 мм, которые крепятся к полу болтами. Если вы не планируете передвигать вибростол, то забетонируйте ножки.

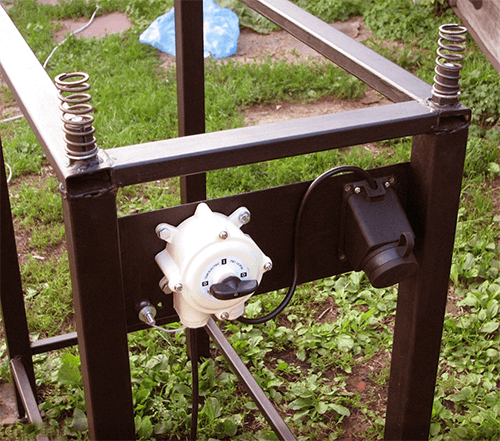

По углам каркаса привариваются штыри или болты М14х40, предназначенные для крепления амортизаторов. На них надевается резиновый шланг, фиксирующий и уплотняющий соединение.

Сбоку приваривается стальной лист для монтажа розетки и выключателя.

Сборка столешницы

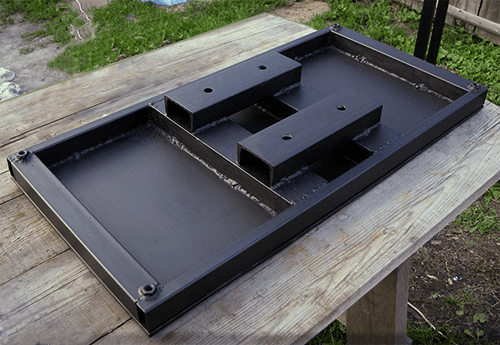

Для рабочей поверхности желательно использовать стальной лист толщиной 8–10 мм. С обратной стороны столешницы приваривается рама, выполненная из трубы квадратного профиля с размерами сечения 40х40 мм. К рамке привариваются гайки для крепления амортизаторов.

Крышка стола должна иметь бортики, препятствующие сползанию форм во время работы вибростола.

К середине столешницы с обратной стороны приваривается швеллер, к которому прикрепляют вибратор.

Крышка стола должна быть гладкая. Впадины и выпуклости снижают качество поверхности плитки. Чтобы бетон равномерно распределялся по формам, при установке столешницы тщательно выставляйте уровень.

Амортизаторы

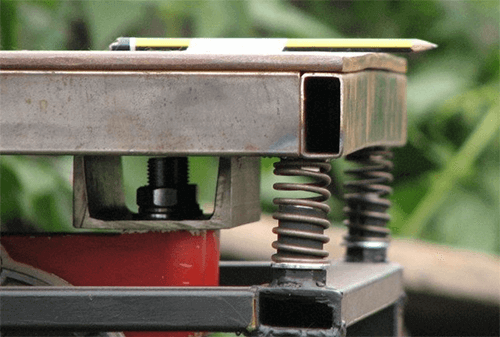

Амортизаторы передают на столешницу колебания, возникающие при работе двигателя. В качестве амортизаторов используются стальные пружины. Хорошо подходят пружины от мопеда, разрезанные на две части, от клапанов или амортизаторов автомобильного двигателя. Амортизаторы располагаются в каждом углу столешницы и по центру длинных сторон.

На раме станины привариваются болты или металлические штыри. Для надежности соединения на них надевается резиновый шланг — на высоте болтов амортизаторы стоят жестко, пружинит только верхняя часть соединения.

Высота крепежа составляет 1/3 от длины пружин. Амортизаторы привариваются к столешнице. Вместо болтов можно использовать металлические стаканы. В этом случае пружины вставляются внутрь.

Допускается и полностью неразъемное соединение: амортизаторы приварены одним концом к раме, а вторым — к рабочей поверхности.

Вибратор

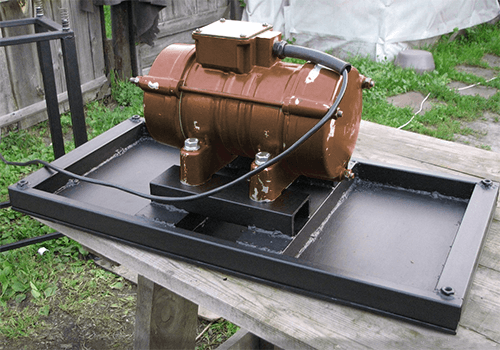

Электродвигатель с дебалансом жестко закрепляется на столешнице. Для этого к обратной стороне рабочей поверхности приваривается швеллер, делаются четыре отверстия под болты. Крепится вибратор болтами через шайбы и граверы.

Мы рекомендуем использовать площадочные вибраторы ИВ-98 и ИВ-99. Это популярные модели, которые всегда имеются в продаже. При необходимости электродвигатель легко можно будет заменить. Для домашнего использования подойдет модель на 220 В.

Важно: при использовании моделей ИВ-98 или ИВ-99 амплитуда колебаний достаточно сильная, поэтому толщина столешницы — не менее 10 мм. В противном случае, необходимо утяжеление конструкции бетонными балластами.

В качестве вибратора можно использовать и бытовые электродвигатели (например, от стиральной машины) с самодельным эксцентриком. Они обладают меньшей мощностью, но выдерживают всего 20–30 циклов запуска.

Регулировка вибратора

Возмущающая сила в кН рассчитывается по формуле:

F = 30(Mс + 0,3Мб) / 1000

где, Мс — масса столешницы;
       Мб — масса бетона.

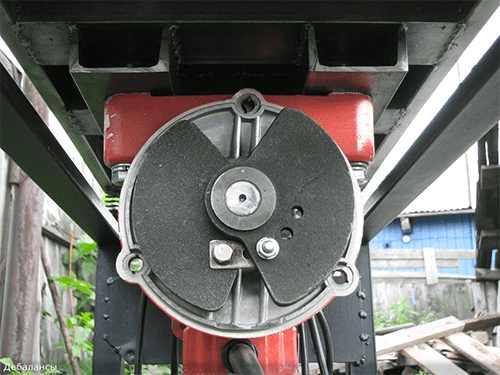

Для уменьшения амплитуды колебаний измените вес или размер пластин дебаланса.

Прочее

Для защиты от коррозии окрасьте конструкцию грунт-эмалью по ржавчине «3 в 1». Покрытие наносится в три слоя. Краска быстро сохнет, не требует предварительной зачистки поверхности от ржавчины, устойчива к воздействию воды и масел.
